Presentación de la entrada
Como no tengo maqueta y no puedo disfrutar de mis trenes todo lo que quisiera, he dedicado algunos ratos a construirme un diorama para poder al menos sacarle unas fotos decentes a mis piezas.
Aprovechando que mi mujer me ha regalado una camara de fotos nueva que tiene la funcionalidad de sacar fotos en 3D, también he sacado unas cuantas fotos en 3D de los mismas piezas. Lamentablemente las fotos 3D solo las podrán disfrutar aquellos que dispongan de una pantalla que sea capaz de monstrar esas imágenes (con o sin gafas estereoscópicas).
En las siguientes líneas voz a describir como construí la primera versión del diorama hasta el punto en el que me cansé y lo desmonté para empezar con otra idea más realista.
Como siempre, he acompañado la descripción de los pasos con las necesarias fotos para su correcta comprensión.
Espero que disfrutéis leyendo esta nueva entrada como yo contruyendo el diorama y describiendo los pasos, pero sobre todo, sacando las fotos y viéndolas en mi tele 3D.
Construyendo el Diorama. Versión 1.0
No sería justo empezar a publicar fotos y demás sin haber antes dado el crédito necesario a los compañeros de Marklincafé por los consejos y documentos describiendo cómo hacer un diorama.
Mi idea era construir un diorama donde poder sacarle fotos no sólo a las locomotoras, sino a composiciones completas con unos cuantos vagones, por ello me decidí por una longitud de 130 centímetros. La construcción que he usado finalmente no permite sacar la foto de la composición entera porque la altura del diorama no es suficiente como para que "llene" las fotos si se toman demasiado "angulares", es decir, desde lejos para que se vea toda la composición.
Los materiales de los que disponía eran los que me habían sobrado de mi última maqueta y alguna cosilla más que tenía por casa.
Lo primero fue montar la base para el diorama. En casa tenía unas cuantas láminas de parquet que habían sobrado de cuando en su día se puso el suelo de casa. Como ese suelo ya había sido cambiado, esas láminas ya no me servían, así que las usé para construir la base del diorama. Monté dos paneles con dos láminas juntas y con unos tacos de madera las monté en angulo recto.
El siguiente paso fue montar la base para la vía. De acuerdo a mi idea original, la vía pasaría por encima de un puente, por lo que tenía que tener cierta altura libre con respecto al suelo.
Una vez puesta la base para la vía y medida esta, se cubre las zonas que irán cubiertas de decoración con malla de aluminio (malla para mosquiteras) sobre la que se aplicará la escayola que hará de base para la decoración.
En la antigua maqueta tenía varios túneles y para hacerles las bocas había comprado unos moldes de silicona en "Werkstatt Spörle", que evidentemente, he reaprovechado. La idea es hacer en ambos extremos del diorama sendas entradas de túnel para poder elevar los extremos y conseguir así cerrarlos para poder hacer fotos con un ángulo mayor y que la foto quede llena sólo de diorama.
Para colocar los moldes hay que hacerles sitio en la malla de aluminio, nada que no se pueda hacer con unas tijeras normales de cocina. El arco de entrada está sujeto a unos soportes de plástico pegados a la base de la vía porque la base no era suficientemente ancha para que el portal se apoyara completamente en ella.
La malla metálica se sujera al portal con un poco de cola caliente. Si bien la unión de la cola caliente con la escayola del marco es más bien débil, al poner la escayola sobre la malla, ésta no perderá su forma y no será por tanto necesaria una unión muy fuerte.
Naturalmente, el túnel tiene paredes interiores que también he hecho de escayola con los moldes de silicona que había comrpado. Estos muros internos se pegan al portal con otro poco de cola caliente.
Lo que se ver´´a cuando se saque la foto desde este ángulo será una pared interior del túnel. Aunque esté abierto por arriba, esa abertura no se llega a ver nunca y la verdad es que queda bastante bien.
Desde el otro ángulo tampoco se ve el agujero del techo del túne una vez cubierta la malla con escayola.
Desde el ángulo inverso, la pared interna queda integrada en el arco y tampoco se ve la abertura superior, tan sólo si la foto se saca desde muy abajo se llega a ver. La idea para taparlo era poner un trozo de papel negro por encima y así cerrarlo. También pensaba cegar el túnel con papel negro en el fondo simulando la total oscuridad dentro del túnel.
Según se va poniendo la escayola se van integrado algunas piedras reales, porque como en algún sitio he leído, "lo que mejor imita a las piedras, son las piedras". Así que cogí unas cuantas y las fui pegando más o menos distribuídas por la malla, fijándolas con escayola. Intenté que todas las piedras fueran más o menos del mismo material y de colores parecidos. No tiene sentido poner piedras de granito y de arenisca juntas en un diorama porque esas situaciones se dan muy raramente en la naturaleza

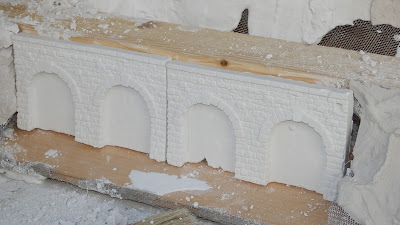

En la foto anterior, en el lado inferior izquierdo se puede ver un trozo de soporte de la vía sin nada debajo. Ahí es donde pensaba poner el puente con los arcos. Por supuesto, los moldes de silicona que había comprado en su día me sirvieron para hacer los arcos.
Una ver retirada la parte interior de los arcos los pegué en su sitio y los integré en el resto del paisaje.
Antes de empezar a poner hierba y demás pinté la zona dónde pensaba poner hierba de verde para que si me quedaba algún "calvo" no fuese tan evidente, al fin y al cabo la escayola es blanca (o gris) y se hubiera notado mucho.
Encontrá unas cuantas pierdas más o menos grandes en un barranco y me puse a hacer unas cuantas modificaciones en lo que ya estaba hecho para integrarlas porque no me acababa de convencer cómo me estaba quedando la decoración. En concreto puse piedras de esas en las paredes principales de los túneles y en la parte del fondo del puente.
Para pegarlas usé tierra que había recogido del bosque mezclada con un poco de escayola. Luego le dí una manita de pincel seco marrón para que adquirieran el tono de las otras piedras que ya había pegado.
Los muros de contención y los portales de los túneles los pinté de base con negro y luego, a base de pincel seco los ensucié con distintos tonos de marron y de gris. Este portal en concreto no me quedó demasiado bien, las juntas de los ladrillos, de tanto pasarles el pincel seco se habían desgastado mucho y casi no se veía el detalle.
El portal del túnel de la izquierda me quedó un poco mejor pero al poner la piedra grande de la izquierda se me partió. Lo pegué con un poco de escayola pero la grieta todavía se veía bastante bien, sobre todo después de pintarla.

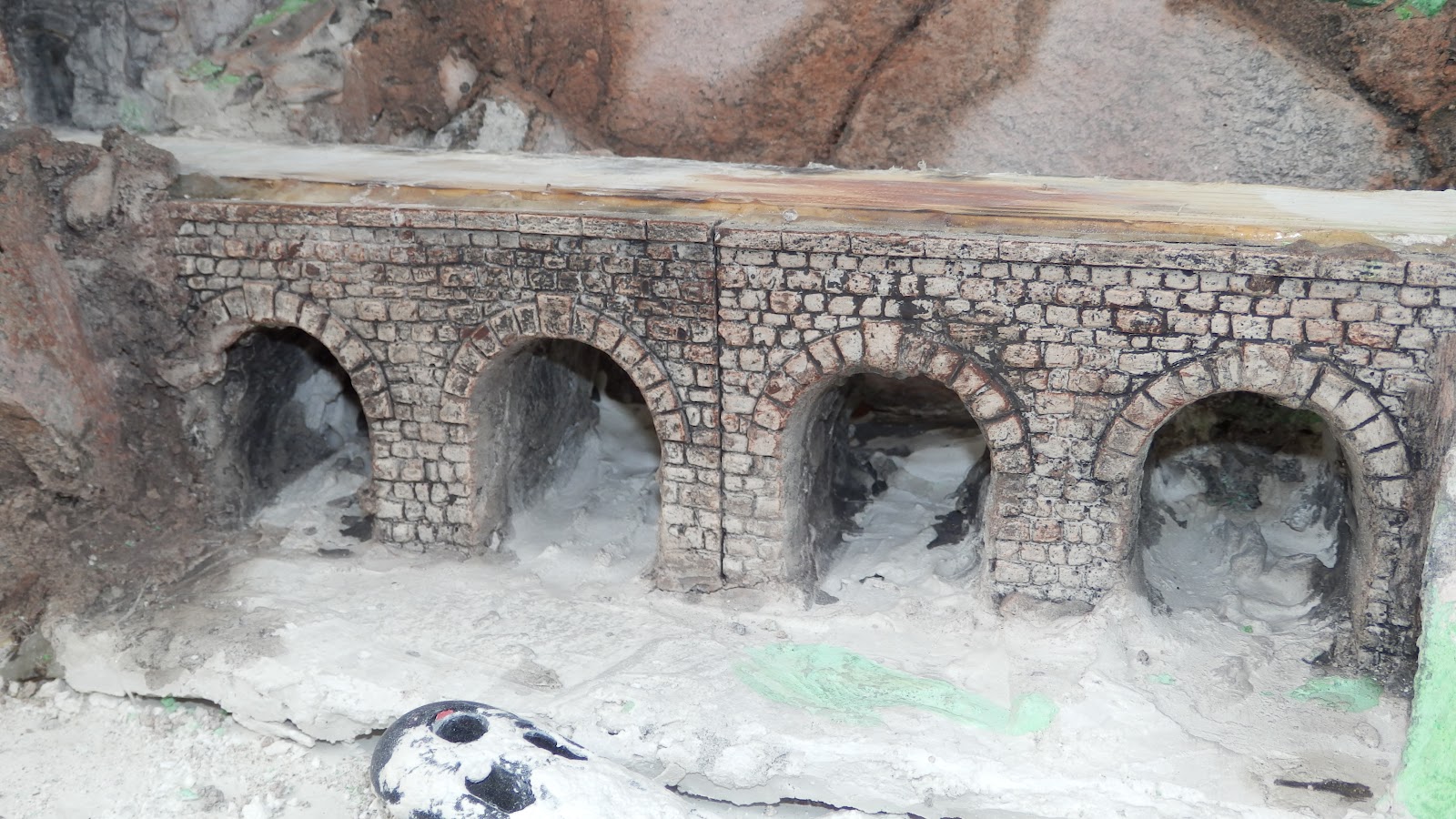

Se nota que esta parte fue la última que pinté... Teniendo ya más práctica con el pincel seco y las aguadas de negro, los arcos del puente me encantaban. A mi parecer era la mejor parte del diorama.
Una vez terminada la pintura, me puse a poner hierba. Para que los "pelos" de la hierba queden tiesos, me construí un generador de campo electrostático con un matamoscas (2€), un cacho de tubo de PVC que tenía por casa y un trocito de malla de aluminio que me había sobrado. El invento es muy facíl de hacer, pero tampoco consigue maravillas, los pelos quedan sólo tiesos si se acerca mucho el dispositivo a la cola sobre la que se deja caer el flocado, y aún así, no se obtiene un resultado pasmoso.
La verdad es que después de construir el generador de campo electrostático y probarlo, los resultados me decepcionaron bastante.
La pared del lado derecho del diorama la hice de varios cachos de piedras para que no fuera exactamente igual que la del lado izquiedo. Los huecos entre las piedras los rellené con la mezcla de escayola y tierra que he descrito anteriormente. Luego pinté un poco el conjunto para darle realismo.
Pero para que os voy a engañar, lo que al final quedó fue un churro y no me convencía para nada. Así que después de unos cuantos días de pensar cómo arreglarlo, cogí un martillo y me lié a martillazos con el engendro con la intención de empezar de nuevo intentando tener una idea buena y definida desde el principio.
Construyendo el diorama, versión 2.0
Aquí es donde debería poneros la descripción y las fotos de cómo construí la versión 2.0 del diorama, pero, lamentablemente no saqué ni una foto del proceso de construcción... así que sólo os puedo poner las fotos del diorama una vez termiando casi por completo. No obstante, os dejo algunos detalles de cómo construí el nuevo diorama:
- El nuevo diorama intenta representar una pared de piedra de arenisca de las que abundan por la zona de Heidelberg. Las piedras son de verdad, las cogí en una cantera que hay cerca de mi casa.
- La parte inferior, por donde va la vía es de una anchura de sólo una plancha de parquet en lugar de las dos que había puesto en la versión 1.0.
- La vía sigue estando puesta encima del listón que anteriormente ya había usado.
- Las piedras están pegadas entre sí mediante cola caliente en un principio. Si bien la unión es buena, al ser la piedra muy escamosa, ante tensiones la piedra suelta las escamas donde está pegada la cola y se suelta. Para mejorar el pegado, los huecos entre las piedras están rellenos de arenisca de la misma cantera que las piedras, por lo que tiene la misma tonadidad roja que las piedras. Esa arenisca está después impregnada de agua con cola para conseguir, por un lado cerrar los huecos entre las piedras y simular mejor una pared real y por otro, unir las piedras entre sí todavía mejor.
- Para terminar las uniones, los huecos entre las piedras y las plachas de parquet que hacen de soporte, los rellené con espuma de poliuretano (ni os explico el lío que armé con la espuma de los "cohones").
- Hay tres tipos distintos de hierbas de distintos colores. Un flocaje fino verde para la base, uno un poco más gordo para representar algunos arbustos y un tercero más grueso todavía para representar arbustos más grandes. También hay zonas de hierba fina de color marrón para marcar zonas con hierbas secas.
- La catenaria la he pintado de negro con pincel y pintura acrílica.
- Los postes de la catenaria descansan sobre bloques de "hormigón" que hice a medida con unos moldes de plástico que hice yo mismo con unas escuadras y un poco de superglue. Es catenaria de Viesmann.
- Los chorretones que se ven están hechos a propósito para marcar un poco por donde correría el agua en caso de lluvia. A algunos les he puesto algo de hierba, a otros no tal y como ví en la cantera donde recogí las piedras.
- Al usar piedras naturales, y aún siendo láminas relativamente delgadas el diorama pesa sus buenos 15 kilos.
- Alguno os preguntaréis porqué he usado via C para un diorama habiendo vías que son mucho más realistas. Pues bien, por dos razones. Primero que no tenía tiempo ni ganas de comprar otra vía para el diorama, llamadme vago. Le segunda es que si algún día tengo maqueta de nuevo, podré integrar este diorama como si de un módulo se tratase.
Y ya sin más tonterías, os dejo algunas fotos del diorama completo.
La catenaria de Viesmann con los postes montados sobre los bloques de hormigón hechos con los moldes caseros.
Los distintos tipos de flocado se pueden ver claramente en esta foto
La vía C, decorada con su óxido y en los carriles y la suciedad en el centro. Por supuesto la vía está decorada con balasto.
Aquí otra foto del conjunto completo. En la parte izquierda se puede observar claramente la espuma de poliuretano que rellena el hueco entre la piedra y la madera.
Fotos de algunos de mis piezas en el diorama
Las fotos en 3D se pueden descargar desde "aquí".

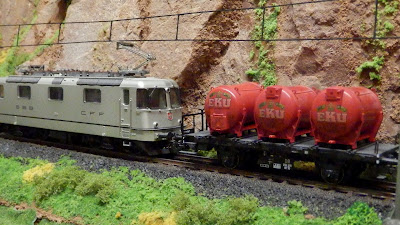

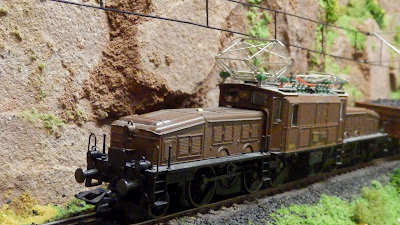

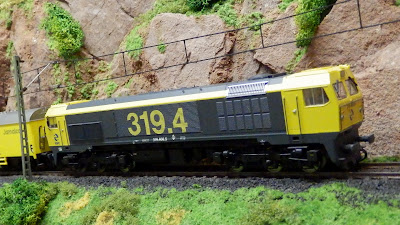

Aquí os dejo algunas fotos que he sacado de algunos de mis modelos puestos en el diorama. Espero que las disfruteis.
Y con esto termino esta entrada especial del blog.
Espero que hayais disfrutado!
